Форум клуба Nissan Tiida > Технический раздел Nissan Tiida 2004-2014 > Японская Tiida > Установка сигнализации

PDA

Просмотр полной версии : Установка сигнализации

ALx

08.10.2008, 20:02

На неделе установил сигнализацию (самостоятельно). Если понадобится информация о подключении сигналки к проводке тииды, пишите.

Супер Бизон

08.10.2008, 22:28

Конечно пишите!!! Я думаю данная инфа будет нужной на нашем форуме

Olaf

09.10.2008, 13:09

я вот тоже планирую....если не сложно....я сам бы подключил...

huligan

09.10.2008, 16:46

А какую сигналку поставил? Тоже хочу сам поставить и не от нехватки денег а просто очень интересно! Есле можешь скинь информейшен примо на форум. Заранее спасибо!

Olaf

14.10.2008, 10:34

ALx ....не забудь про описание установки сигналки....мне оч интересно...

ALx

14.10.2008, 22:49

Сигналка Alligator m-2000
Основное - это найти куда подключать провода сигналки к машине, все их скрутить в жгуты, проложить и закрепить. Причем крепить сначала сигналку, от нее по направлениям скрученные изолентой жгуты проводов до конечных устройств или точек подключения.
1. Питание.
Решил взять от замка зажигания. Снять верхний и нижний кожухи за рулем, слева будет разъем замка зажигания. Извлечь разъем из гнезда, размотать изоленту и снять гофру. Эти провода я использовал для подключения питания +12в, провода +12в с вкл. зажигания, а также провод соленоида стартера.
Наличие +12 в на проводах замка:
Синий – +12 в с аккумулятора;
Белый – start;
Коричневый – acc, on;
Желтый – on;
Красный – on, start.
2. Провода на указатели поворота с сигналки (+12в) подключить можно к проводам разъемов, которые находятся с правого и левого боков под торпедо. Доступ - аккуратно отщелкнуть накладки с передних порогов, которые переходят в боковые декоративные панели.
Под ними жгуты проводов с разъемами. Выбираем те, которые уходят назад по желобу в днище, тестером (один контакт на массу, другим тыкаем в разъем) при включенной аварийке находим провод, на котором периодически появляется напряжение 12в.
Цвета проводов не помню, но по моему справа – бежевый с полосками, слева – сиреневый с полосками.
3. Центральный замок. Проводок оранжевый с одной серой полоской, выходит из водительской двери. Подключен к контакту около соленоида замка и связан механически с дверным замком от ключа. Замкнут на массу – открыто, разомкнут – закрыто.
Эти провода идут к блоку управления, который находится над бардачком. Подключены три разъема, в одном из них данный провод. Как подключить сигналку описано в инструкции на нее, выбираем схему с однопроводной схемой управления замком с блоком управления.
Внимание: провод к блоку не совпадает по цвету с тем, который вышел из двери. По моему он желтый. Необходимо уточнить с помощью тестера (замыкание на массу оранжевого провода с одной полоской на блоке привело при проверке сигналки к заглушению двигателя и последующим безрезультатным попыткам его завести – половина индикаторов на панели не включались, не крутил стартер. Отделался легко – сгорел предохранитель на 10 А в салоне)
4. Концевики с дверей. Так как они тоже подключены не напрямую к освещению, решил использовать провода к центральному плафону освещения. Снять блочок с микрофоном и местным освещением над зеркалом заднего вида. На нем три разъема. Из одного в другой транзитом идет желтый провод на плафон освещения. Он замыкается на массу при открытии дверей. Причем замыкание происходит независимо от того, включен плафон освещения в режим doorили любой другой.
Аккуратно вытаскиваем резиновый уплотнитель двери и в получившуюся щель прокидываем провода.
Примечание. После всего пришло понимание, что блок управления ЦЗ управляет вероятней всего и освещением в салоне, и на него приходят концевики с дверей. Поэтому можно попробовать найти на нем этот желтый провод сверху.
5. Концевик багажника. Хэтчбэк. Вытащить плафон освещения багажного отделения и подключиться к тому проводу, который замыкается на массу при открытии багажника.
Вытащить уплотнитель задней двери сверху и передней спереди и сверху и протянуть провод к плафону.
6. Датчик удара. Снял панель с гнездом 12 в между сидениями, под ней есть место между стальной трубкой троса стояночного тормоза и датчиком удара подушек безопасности. Воткнул его туда с усилием, прижат к металлу днища. Т.е. воткнут частично под кронштейн датчика удара подушек безопасности.
Провода протянул под центральной панелью, сняв декоративную панель вокруг рычага переключений передач.
7. Микроволновый датчик закрепил на клей на крышку отсека, где находится разъем для подключения ноутбука или телефона, между передними сидениями. Провод протянул через отверстие этого самого разъема, вместе с проводом датчика удара.
8. Сирену смонтировал временно над блоком предохранителей, справа под капотом. Потом перенесу ее в более укромное место.
Концевик капота пока не установил.
9. Сигналку решил установить на кронштейне, который закрепил на вертикальной стойке в нише справа от бардачка.
10. Кнопку Valetразместить можно где угодно.
11. Антенный блочок разместил слева в верхнем углу лобового стекла и в него встроил светодиод от сигналки.
Все провода скрутил в жгуты изолентой, прикрепил хомутиками, все соединения паяные. Сомневаюсь, что в установочном центре также бы отнеслись к установке.
Вроде в общем все:mda: .

Olaf

15.10.2008, 11:31

Дааа....спасибо огромное...работы на целый день ...не меньше.....

Mailz

03.11.2008, 00:48

У меня такой вопросец...не совсем в тему, но всё же.
Ты обшивку стойки снимал? Там под ней проводки и какая-то белая лента тряпичная... Вот что это за лента такая? :bk:

byratino

03.11.2008, 12:33

Вопрос: когда срабатывает сигналка - то поворотники горят или мигают???

ALx

03.11.2008, 20:38

когда срабатывает сигналка - то поворотники горят или мигают???
Мигают, управляет ими реле сигналки, хотя может есть сигналки, которые просто включают поворотники без мигания.
Ты обшивку стойки снимал?
Не снимал, вытаскивал уплотнитель двери.

Tank

16.12.2009, 18:38

хочу поставить сигнализацию. думаю о обратной связи, прогреве с автозапуском. в большее вкладывать наверно смысла нет- кому надо, тот любую вскроет. у кого что стоит и как себя ведут сигнализации, буду рад с советами по настройкам на устанавливаемые параметры.

Lexas

16.12.2009, 20:52

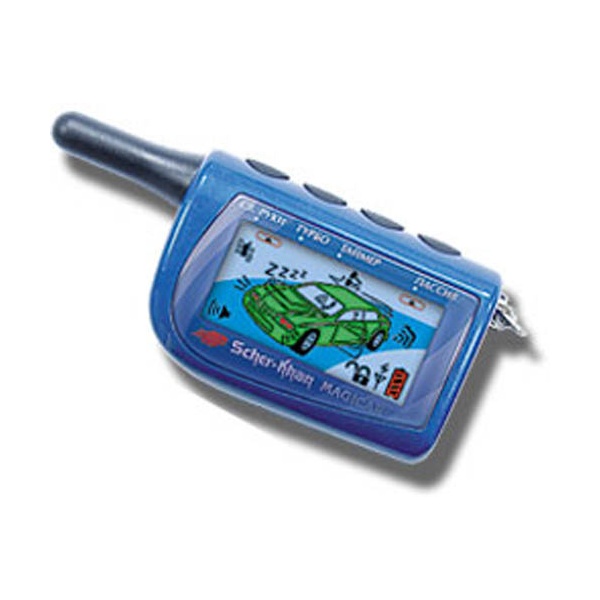

Поставил себе шерхан 5(который majicar). Поставлен он был грамотными руками, отсюда никаких глюков и проблем с сигналкой нет. Работает нормально, машину зимой заводит в зависимости от установленных требований. Ну а по поводу угоняемости ты правильно заметил.
кому надо, тот любую вскроет

beezmarkee

19.12.2009, 22:07

ставили мне сигналку STARLINE с автозапуском - разобрали всю панель, в итоге зря: пуск не работает из за чипа, надо было обманку делать, но я забил. ЛУчше бы просто обычн сигу поставил

optimus

18.01.2012, 18:46

Ни чего такого про Шерхан 5 глючит в мороз -30 начинают отказывать некоторые функции включиш прогрев не понять толи завелась машина толи нет обратного сигнала нет, хочешь проверить напряжение аккумулятора ан нет ни чего не говорит молчит)))) может в автосервисе кривые руки устанавливали а?

Sten505

18.01.2012, 18:53

Ни чего такого про Шерхан 5 глючит в мороз -30 начинают отказывать некоторые функции включиш прогрев не понять толи завелась машина толи нет обратного сигнала нет, хочешь проверить напряжение аккумулятора ан нет ни чего не говорит молчит)))) может в автосервисе кривые руки устанавливали а?
Да вы некрофил.
Скорее всего кривые руки, но если авто завелось а сигнал не приходитна брелок то похоже на глюк. Не знал а чепятый напругу показывает? пойду почитаю.

optimus

18.01.2012, 19:04

А че сразу обзываться? А шерхан после нажатья на 4 второй раз показывает напряжение акума.

Sten505

18.01.2012, 19:15

А че сразу обзываться? А шерхан после нажатья на 4 второй раз показывает напряжение акума.
Ни чего личного, насторение хорошее решил приколотся.
Нажал там высветилось 12_8 это я так понимаю 12,8 вот не знал про такую приколюху, может там что то настроить нужно мануал ни чего не пишет? если функция по умолчанию пусть менять что нибуть пока не заработает.

optimus

18.01.2012, 20:28

Я думаю при морозе лучше ни чего ни настраивать иначе пойду в магазин новую сигналку покупать)))))))

Sten505

18.01.2012, 21:03

Я думаю при морозе лучше ни чего ни настраивать иначе пойду в магазин новую сигналку покупать)))))))
Вообще у нас в городе на сигнализацию шерхан действует гарантия три года, любой человек без документов на сигналицацию можетподъехать в представительство и решить свою проблему, дату продажи определяют по номеру блока, были случаи когда сигнашка снята с производства но гарантия не кончилась ставили в замен испорченой другую модель. Такой вариант у вас возможен?

optimus

19.01.2012, 16:59

Сигнализация работает нормально нареканий нет! Но постоит машина не морозе и начинает глючить. Это гарантийный случай или нет?

Sten505

19.01.2012, 19:15

Сигнализация работает нормально нареканий нет! Но постоит машина не морозе и начинает глючить. Это гарантийный случай или нет?
Сколько раз я сталкивался, сделал вывод главное показать что и как работает не корректно, и в гарантии ни разу не отказали, два года назад на тино мне по гарантии заднюю левую стойку три раза меняли с интервалом неделя две и ни чего взяли с другой партии стойку поставили и она стучать перестала, но мне правда пришлось катать гарантийщика с директором ну не верили пришлось показать.

петрович к

01.04.2018, 12:48

как протянуть провода через солон?

robert

02.04.2018, 19:51

как протянуть провода через солон?
пластик вдоль порогов снимаешь и под коврик вдоль прокладываешь:)
